HMI是Human Machine Interface 的縮寫，“人機接口”，也叫人機界面。人機界面（又稱用戶界面或使用者界面）是系統和用戶之間進行交互和信息交換的媒介，它實現信息的內部形式與人類可以接受形式之間的轉換。凡參與人機信息交流的領域都存在著人機界面。

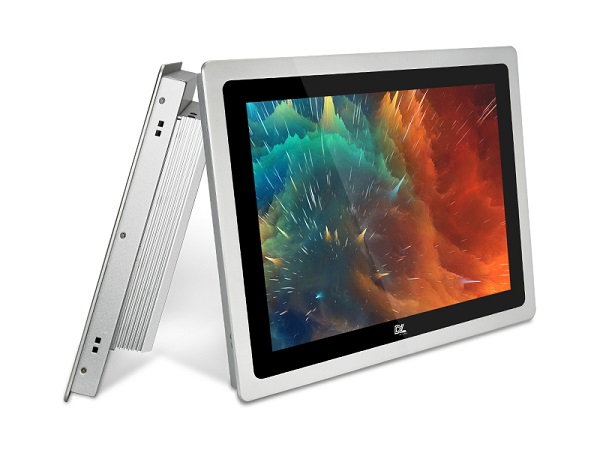

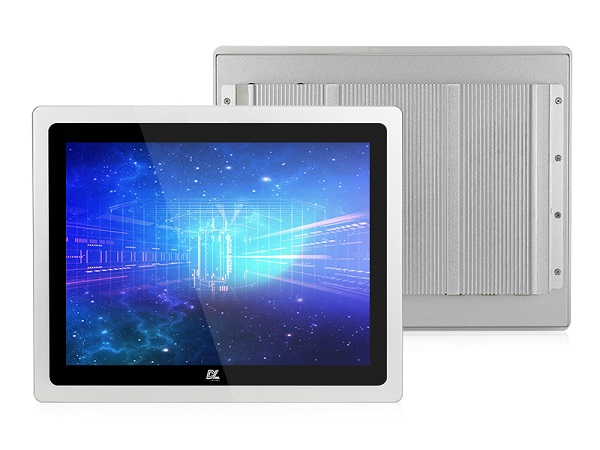

       人機界面HMI產品主要分為三類：觸摸屏、文本終端、嵌入式工業平板電腦，其中以觸摸屏為代表產品。觸摸屏就是我們***為常用的帶廠家組態軟件的人機界面，出廠的時候進入的是廠家的組態軟件界面。國內廠家很多，比如臺灣的威綸通，臺達，大陸的昆侖通態，顯控，步科，維控等廠家。文本終端類似于觸摸屏，但是不帶觸摸功能，顯示分辨率，通訊口等功能少很多。嵌入式工業平板電腦說白了就是一個跟手機，PDA，Ipad差不多的帶工業接口的平板電腦，操作系統有WinCE,Linux,Android三大主流操作系統。***有代表性的就是得麗瓏計算機有限公司，產品包含WinCE,Linux,Android三種系統嵌入式工業級平板電腦，按照CPU分類也可以分為ARM9，Cortex-A8，更高的還有Cortex-A9雙核處理器的。



兩者區別



   1.軟件應用開發平臺



組態人機界面軟件一般分為兩部分，即運行于 HMI硬件中的系統軟件和運行于PC機Windows操作系統下的畫面組態軟件（如JB－HMI畫面組態軟件）。使用者都必須先使用HMI的畫面組態軟件制作“工程文件”，再通過PC機和HMI 產品的串行通訊口，把編制好的“工程文件”下載到HMI的處理器中運行。



嵌入式工業平板電腦的界面開發軟件其實類似于PC機應用程序開發，用的***多的是微軟的集成開發環境visual studio 2005或者VS2008（開發基于WinCE系統的工業平板電腦），QT Creator開發（適用于Linux工業平板電腦），基于Java開發的Eclipse集成開發環境（適用于開發安卓工業平板電腦應用程序），還有Labview（支持WinCE開發）。開發的時候只需要調用廠家提供的底層API既可以調用平板電腦的蜂鳴器，背光燈，GPIO等接口。



2.系統界面移植及其功能升級



組態人機界面對廠家的依賴性非常強，用戶如果想換供應商，界面源代碼只能重新按照所更換廠家的組態軟件平臺重新制作，移植型非常差。可以說，組態人機界面其實是被廠家即綁定了硬件又綁定了軟件，更換的可能性很低，影響未來的系統升級。萬一廠家倒閉不供貨了，這個可能性也不是沒有的。



相對于組態人機界面，嵌入式工業平板電腦其實就是一個開放式的小電腦，類似PC機，只要我開發好了應用程序，保留了源代碼，源代碼都是基于語言編程的，通用性和移植型都非常強。比如，我用得麗瓏計算機的WinCE工業平板電腦做了一個界面應用程序，保留了源代碼，有一段時間想升級，廠家那邊的功能偏少，那么我可以在原來的源代碼基礎上進行修補擴展功能，移植到其他廠家更好的硬件平臺上，這樣就避免了重新編程寫代碼的問題。可移植性，通用性都非常強。



3.系統界面可觀性，優美性



組態人機界面依賴于廠家提供的組態軟件開發平臺，太趨向于工業應用，圖庫比較死板，做出的界面顯然就比較粗糙。這個是因為廠家提供的組態軟件平臺功能也是有很大局限性的，影響了編程人員的自由度，靈活度。



相反的，采用微軟的集成開發環境visual studio 2005或者VS2008（開發基于WinCE系統的工業平板電腦），QT Creator開發（適用于Linux工業平板電腦），基于Java開發的Eclipse集成開發環境開發出的界面效果絢麗多彩，界面細膩，不但適合工業應用，更適合跨行業應用，甚至民用。做出的界面效果好了，產品檔次自然就上去了，客戶愿意給的錢就多了。



4.硬件接口和擴展接口



組態人機界面的硬件接口基本都是用串口，以太網口等比較常見，接口比較單一，一般的都是單串口模式，雙串口，帶以太網接口價格就高了很多。



嵌入式工業平板電腦一般都包含了組態人機界面所有的接口，還擴展了CAN接口，GPIO口，AD模擬量采集口，音頻輸入輸出等接口。可以擴展GPRS模塊，掃描槍讀寫模塊，RFID模塊等功能，性能優勢明顯大很多。





5.價格優勢



   組態人機界面相對便宜很多，主要集中在單串口屏，如果加以太網的又貴了很多。



   嵌入式工業平板電腦一般默認都帶多個串口，以太網口，音頻口，GPIO等接口，價格成本明顯稍高。但是對于大屏，比如10寸左右的，兩者價格差不多，反而嵌入式平板電腦價格便宜一些。
